معرفی سیستم آب فشان خودکار(Sprinklers) و طراحی آن :

این سیستم در ساختمان های مسکونی,اداری,تجاری و صنعتی کاربرد فراوانی دارد و بطور اتوماتیک و درغیاب ساکنین ساختمان موجب اطفای حریق می شود.این سیستم بصورت یک شبکه ی شاخه ای در زیر سقف اجراشده و دارای چندین آب فشان (اسپرینکلر) در روی انشعاباتش می باشد که هر اسپرینکلر دارای یک سنسور حرارتی می باشد.هنگام ایجاد حریق حباب شیشه ای آب فشان..........................

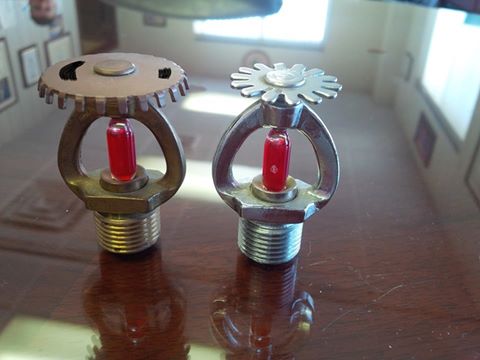

این سیستم در ساختمان های مسکونی,اداری,تجاری و صنعتی کاربرد فراوانی دارد و بطور اتوماتیک و درغیاب ساکنین ساختمان موجب اطفای حریق می شود.این سیستم بصورت یک شبکه ی شاخه ای در زیر سقف اجراشده و دارای چندین آب فشان (اسپرینکلر) در روی انشعاباتش می باشد که هر اسپرینکلر دارای یک سنسور حرارتی می باشد.هنگام ایجاد حریق حباب شیشه ای آب فشان که توسط مایع ای پر شده است در اثر افزایش درجه حرارت ,منبسط می شود ودر نتیجه حباب شیشه ای توسط مایع خرد شده و آب فشان باز می گردد.و پس از اطفای حریق کلیه اسپرینکلر هایی که عمل اطفای حریق را انجام داده اند باید تعویض نمود.

انواع اسپرینکلر :

اسپرینکلر ها با توجه به درجه حرارتی که باز می شوند در انواع گوناگونی ساخته می شوند و به صورت های مختلفی از قبیل عمودی,آویز شده به سقف,نصب شده که در داخل سقف یا دیوار نصب می شوند.اسپرینکلرها براساس رنگ مایع حبابشان کد گذاری و شناسایی می شوند.اسپرینکلر هایی که در کستره دمایی  کار می کننددر فضایی با کاربری معمولی نصب می شوند.اسپرینکلر هایی که در کستره دمایی متوسط  کار می کنند,برای نصب در موتورخانه ها استفاده می شوند.اسپرینکلر هایی که در محدوده دمایی زیاد  کار می کنند در محیط های صنعتی نصب می شوند.

رنگ مایع درون حباب

F دمای تخریب حباب

نارنجی

135

57

قرمز

155

68

زرد

174

79

سبز

199

93

آبی

286

141

ارغوانی

360

182

سیاه

438-553

227-288


دانلود طراحی اسپرینکلر
